NPPort系列PoE模块简介：
-
NPPort
- 3.3V系列:输出电压3.3V,Class
0:4/12W,商业级/工业级可选
- NPPort
- 5V 系列:
输出电压5V,Class
0:4/12W,商业级/工业级可选
- NPPort
- 9V 系列:
输出电压9V,Class
0:4/12W,商业级/工业级可选
- NPPort
- 12V 系列:
输出电压12V,Class
0:4/12W,商业级/工业级可选
- NPPort
- 24V 系列:
输出电压24V,Class
0:4/12W,商业级/工业级可选
小体积，低成本，高稳定：RJ45 PoE模块
NPPort简介文档：NPPort
Overview下载
NPPort系列PoE模块提供了最小巧高度集成的嵌入式PoE联网方案，它与一个标准的RJ45座子完全兼容，内部集成网络变压器，PD以及电源输出部分。用户只要简单将其考虑为一个RJ45接口加入到产品设计中就能够实现从以太网供电功能，大大简化单独设计PoE产品网络接入部分的难度，电路和PCB设计也极其简单，最大程度的缩短开发周期和产品开发风险。

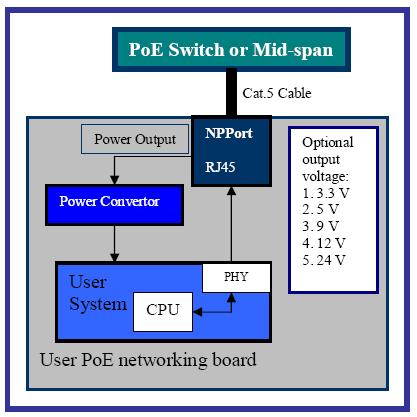

NPPort系列PoE模块在实际产品应用中将把以太网信号和电源部分分开，再输出要求的电压给用户系统使用，以太网信号与普通内部变压器的RJ45接口一样直接与用户的PHY输出信号连接即可。
NPPort系列PoE模块在CCTV，无线AP，VoIP以及网络摄像头中得到大量应用，让网络产品无需额外外接电源供电
Key Features & Benefits
• IEEE802.3af compliant
• Compact RJ45 package
• Highly efficient DC/DC converter
• Low output ripple and noise
• Wide Input voltage range
• Overload and short-circuit
protection
• Adjustable Output
• 1500V isolation (input to output)
• Simple integration
Ideal Applications
• IP Camera
• VoIP phones
• Ethernet converters
• Biometric scanners
• RFID readers
• Door entry systems
• WiFi Access Points
• Point of Sale terminals
• Thin Client
• Industrial networking controllers
NPPort系列PoE模块实际产品应用图:
评估系统:
RS232/485/422串口转ETH + GPRS + WIFI + SD/MMC(FAT)
+ PoE
